车库彩绘设计方案

车库彩绘设计方案
一，设置原则

1.柱面中具有指示方向判断功能的涂刷在十字路口、丁字路口、转弯路口位置设置，转角柱增加涂刷高度至梁底，增加识别性；其他柱面彩绘出统一分区标号即可，具体位置见CAD施工图。

2.尺寸：分区墙面彩绘尺寸高800mm、转角柱刷至墙顶。分区字母尺寸400*300mm(外轮廓尺寸)Exit尺寸330*140mm(外轮廓尺寸)出口尺寸280*140mm(外轮廓尺寸)指示箭头白色区域420*420mm，四周倒角60MM(外轮廓尺寸)箭头外轮廓尺寸330*330mm(外轮廓尺寸)

3.效果示意图(左高800mm，右高至墙顶）此图仅为效果示意。柱面字体颜色为白色，彩绘颜色与分区颜色保持一致,“A”根据实际分区修改为“ABEF”四个面

4.轮廓尺寸1400*200mm(外轮廓尺寸),与人行标志间距100mm指示方向朝向单元入口处3.效果示意图此图仅为效果示意，字体颜色为白色，墙面颜色与所在分区颜色保持一致。注意阴影区域喷绘营造3D效果。

二、车道尽头指引设计

1.位置：车道尽头，具体位置见CAD施工图纸.
2.尺寸：长度见CAD图，高度至墙顶。
3.效果示意图仅为效果示意，字体颜色为白色，墙面颜色与所在分区颜色保持一致.字母分区根据所在区域改动,注意阴影区域喷绘营造3D效果。4.尺寸图①两侧都有车位尽头，（即车道尽头无法拐弯，只能掉头墙体）分区字母所在方形区域1200*宽1200mm，四周倒角170MM，阴影宽度150mm；“区”字600*600；“zone”600*宽150mm，施画前先确认施画墙体高宽比是否合适，如现场不合适，及时与甲方沟通。
②一侧有车位的尽头,圆弧为车转向方向（即车道尽头可单向拐弯墙体），分区字母所在方形区域1200*宽1200mm，四周倒角170MM，阴影宽度150mm；“区”字600*600；“zone”600*宽150mm。
③两侧都有车位并且可以左右转的墙体，（即车道尽头可双向拐弯墙体），分区字母所在方形区域1200*宽1200mm，四周倒角170MM，阴影宽度150mm；“区”字600*600；“zone”600*宽150mm。
仅为效果及尺寸示意，字体颜色为白色，墙面颜色与所在分区颜色保持一致。字母分区根据所在区域改动,注意阴影区域喷绘营造3D立体效果


三、坡道指引设计
1.位置：出入口坡道位置.
2.数量：两套

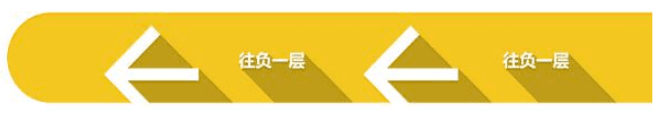

3.尺寸：距地面150mm绘制，高度至墙顶。箭头尺寸2400（长）*2100mm（高）；“往负一层”字体500（高）*2100（长），“往一层”字体1500（长）*500mm（高）。

4.效果示意图东坡道入口西坡道出入口入方向（弧形箭头方向代表车行方向）出方向（弧形箭头方向代表车行方向）仅为效果示意，字体颜色为白色，墙面颜色与所在分区颜色保持一致,注意阴影区域喷绘营造3D效果
